Pure Storage Pure1の活用方法：アレイから情報を取得する方法

Pure1 Manageにて、レプリケーションの正常性を確認する機能や機器のAlert、アクセス履歴を確認する機能、VM Analyticsの機能について、ご紹介します。

はじめに

Pure1 Manageは、Pure Storage社が提供するクラウド管理ツールです。以前のブログでもご紹介しましたが、ご利用のPure StorageのPhoneHome機能を有効化にすることで、最短30秒毎に機器（アレイ）からログデータなどをPure Storage社のクラウド基盤に送信します。これにより、アレイの状態を視覚的にリアルタイムで把握することが可能です。今回のブログでは、レプリケーションの正常性を確認する機能、機器のAlert、アクセス履歴を確認する機能、仮想マシン（VM：Virtual Machine）からPure Storageまでのパフォーマンスデータを可視化するVM Analyticsの機能についてご紹介します。

参考：Pure Storage Pure1・PhoneHome機能・RemoteAssist機能とは

参考：Pure Storage Pure1の活用方法：アレイの状態確認と管理画面

参考：Pure Storage Pure1の活用方法：性能・容量の詳細確認とアレイ分析

Protection

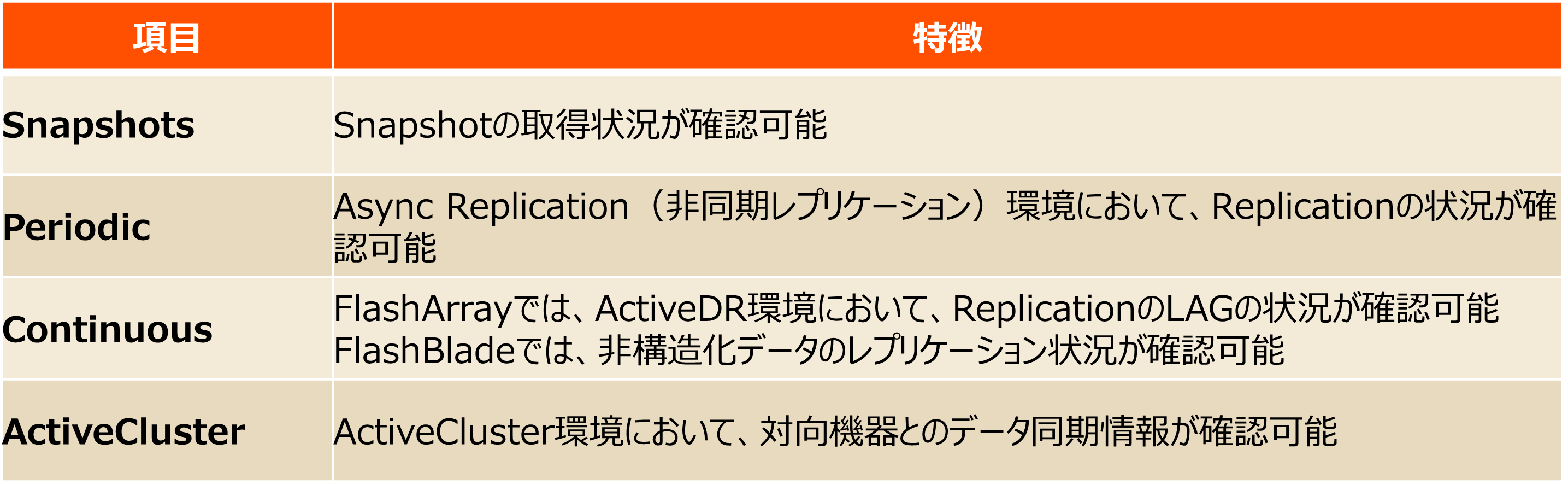

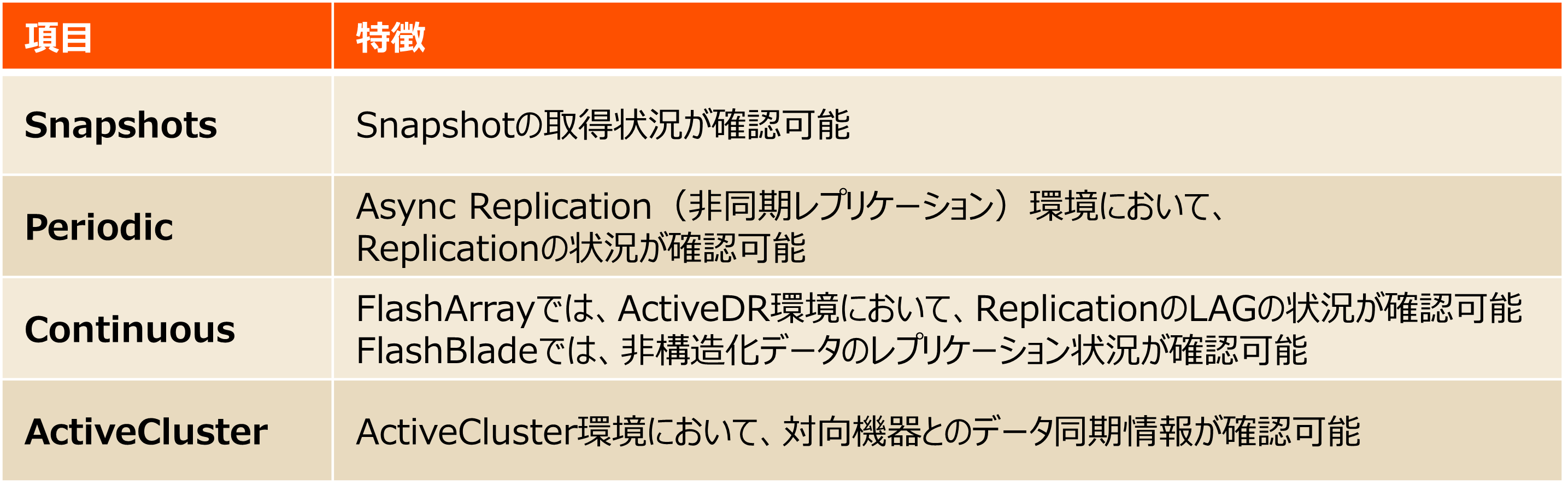

Pure1のPROTECTIONは、ログイン後のPure1画面の左側中部に存在するタブです。Pure Storageのデータ保護に関する管理機能を提供するツールとなり、下記4つの項目で構成されています。各項目の機能を表にしました。

下記に、それぞれのページの見方や使い方を記載します。

Snapshots

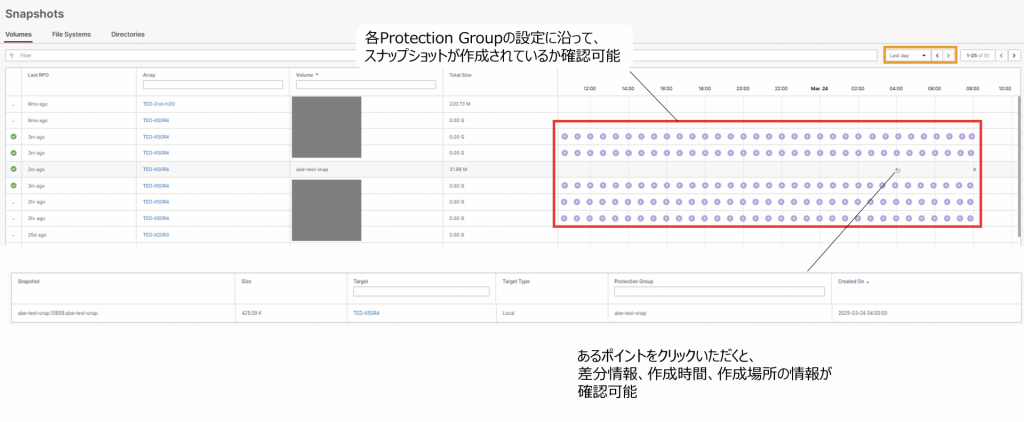

PROTECTIONのうち、Snapshots画面についてご紹介します。Volume、File Systems、Directoriesに対して作成されたSnapshotがローカル（自身の筐体）もしくは、別の機器に転送されているかを確認することができます。このタイムチャートの最大表示期間は30日となり、オレンジ枠で囲んだ部分にて表示期間が選択でき、ここを変更することで、直近1週間や直近3日、などにタイムチャートの表示期間を変更することが可能です。下の画像は、VolumeのSnapshotに関する画像です。画像中でクリックしたSnapshotは、手動で取得したSnapshotとなります。紫の点が一定間隔であるものは、Protection Groupの設定で、定期的にSnapshotを取得するスケジュール設定とすることで、取得されたSnapshotです。

参考：Pure Storage FlashArrayのSnapshotについて

参考：Pure Storage FlashArrayのProtection Groupについて

Periodic

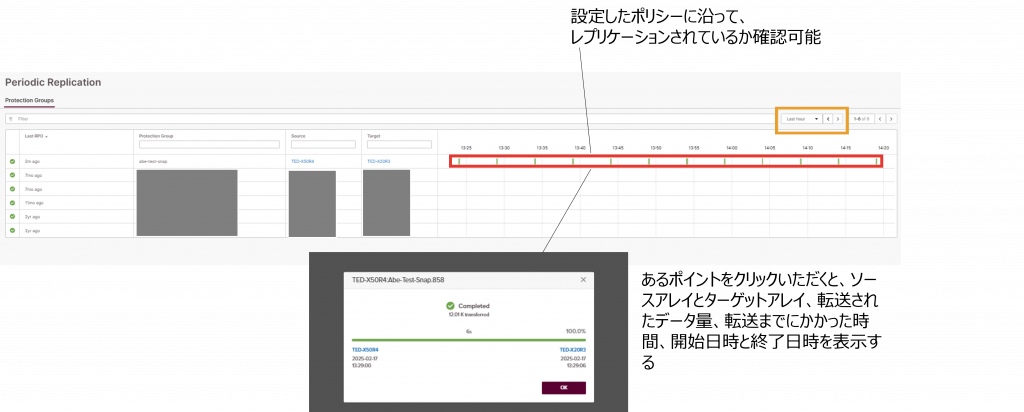

PROTECTIONのうち、Periodicの画面についてご紹介します。ここでは、Async Replication（非同期レプリケーション）接続されているProtection Groupについて、設定されているレプリケーションのスケジュールによって転送されたデータの転送状況を確認することが可能です。

また、こちらのタイムチャートも最大30日前まで表示することが可能です。

Continuous

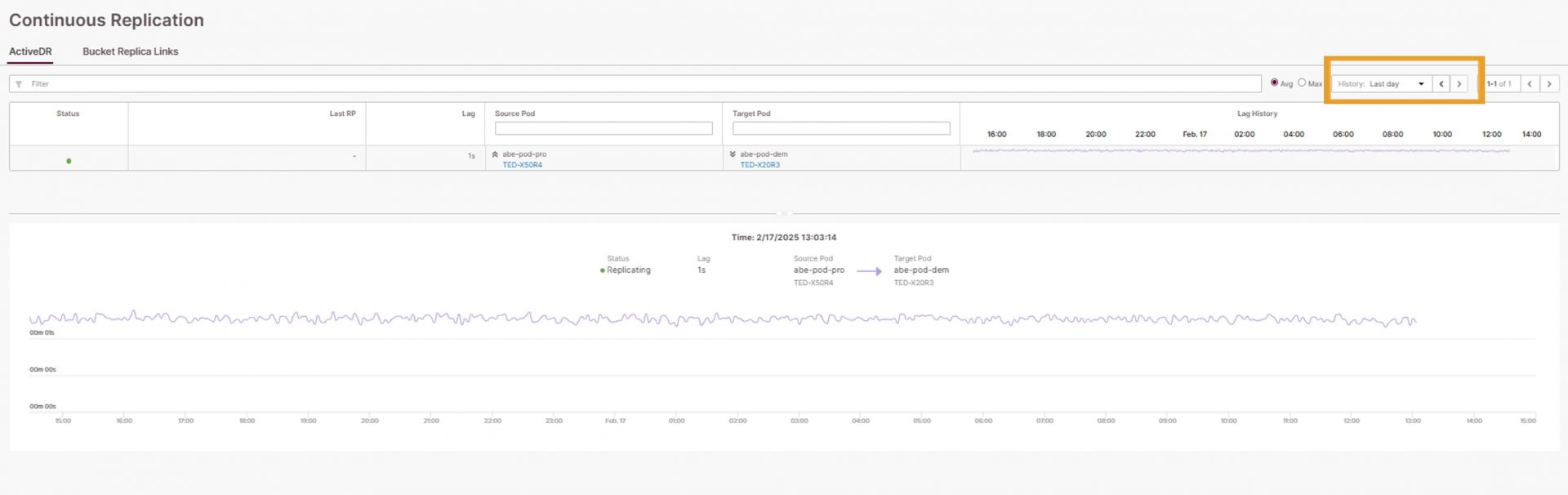

PROTECTIONのうち、Continuous画面についてご紹介します。ここでは、ActiveDRを構成しているとき、ソースアレイからターゲットアレイへのデータの転送状況を確認することが可能です。Lag Historyのチャートにカーソルを合わせると、ソースアレイ側からターゲットアレイ側へのデータ転送のタイムラグ（Lag）を表示することができます。こちらのチャートも最大30日前まで表示することが可能です。

また、上部タブのObject Replica Linksでは、FlashBladeのレプリケーションの状況（非構造化データのレプリケーション）を確認することができます。

ActiveCluster

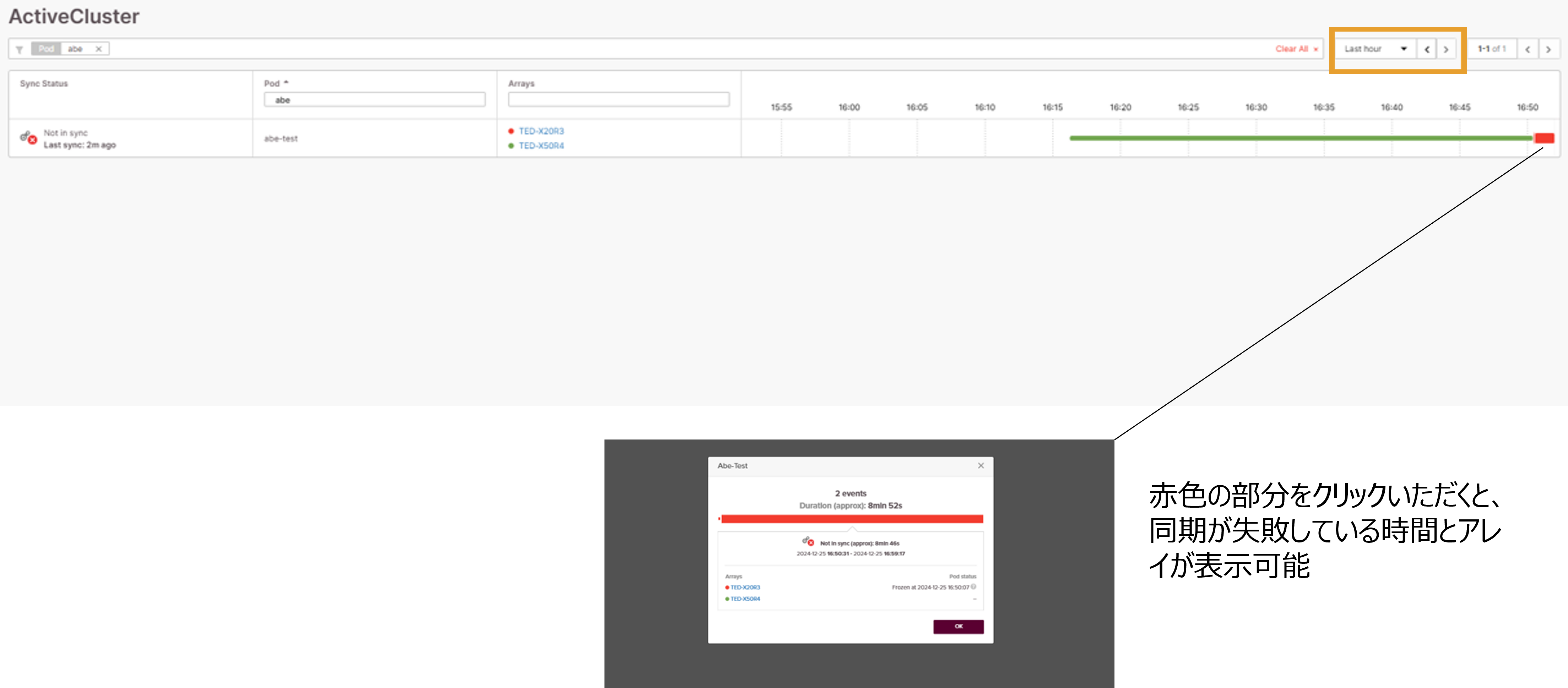

PROTECTIONのうち、ActiveClusterの画面についてご紹介します。ここでは、ActiveClusterを構成しているとき、筐体間でのデータの同期状況を確認することが可能です。同期のチャートでは、正常稼働時は緑色で表示されますが、再同期している状況や、同期されていない状況では、黄色と赤色で表示されます。チャート上の赤色で表示されている個所をクリックすると、同期が中断された時間や中断期間など、詳細な情報が表示されます。こちらのチャートも最大30日前まで表示することが可能です。

MESSAGES

Pure1のMESSAGESは、ログイン後のPure1画面の左側下部に存在するタブです。ストレージシステムの状態に関する重要な通知やメッセージを確認することが可能です。

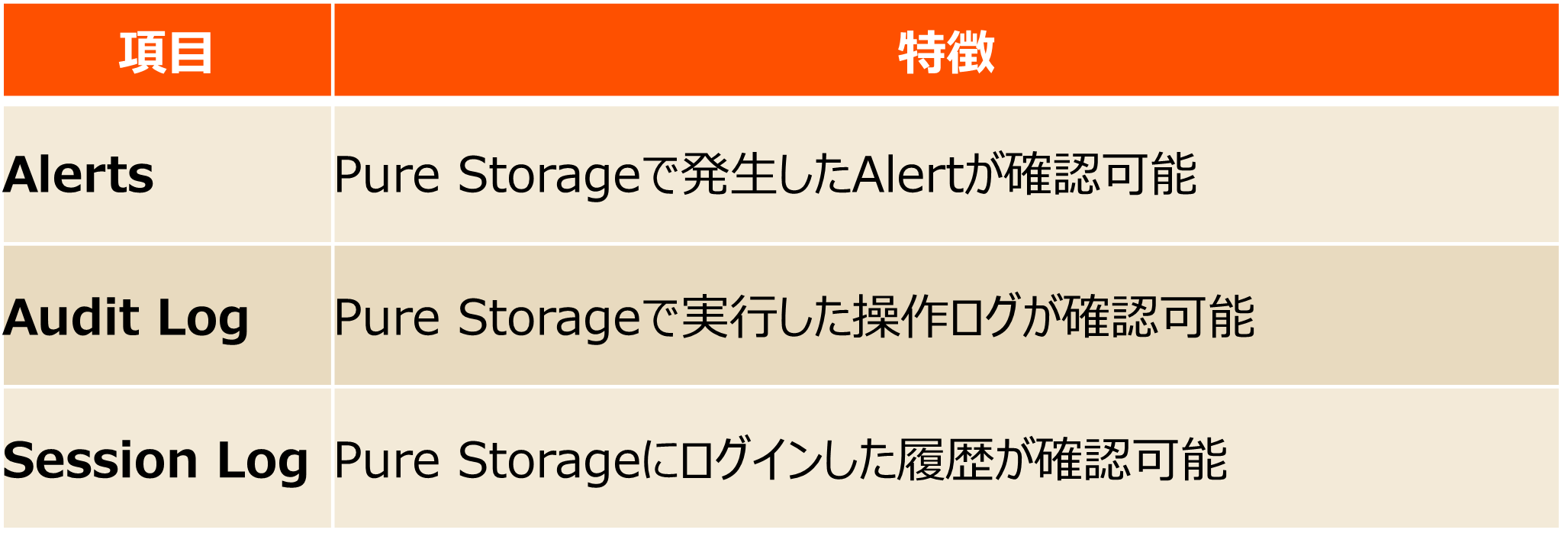

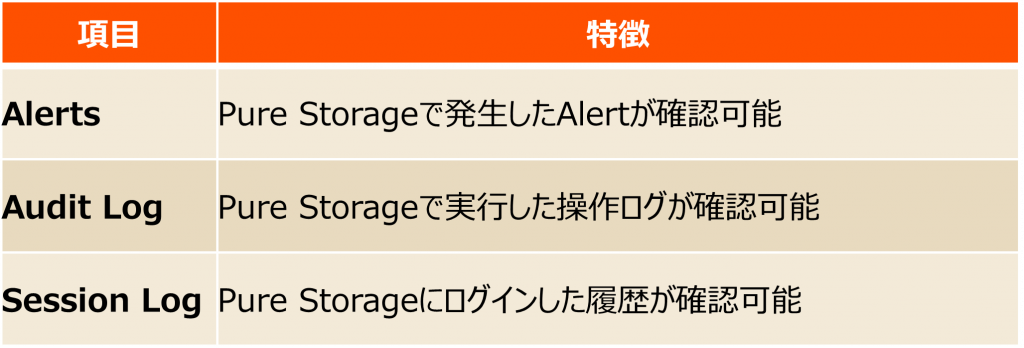

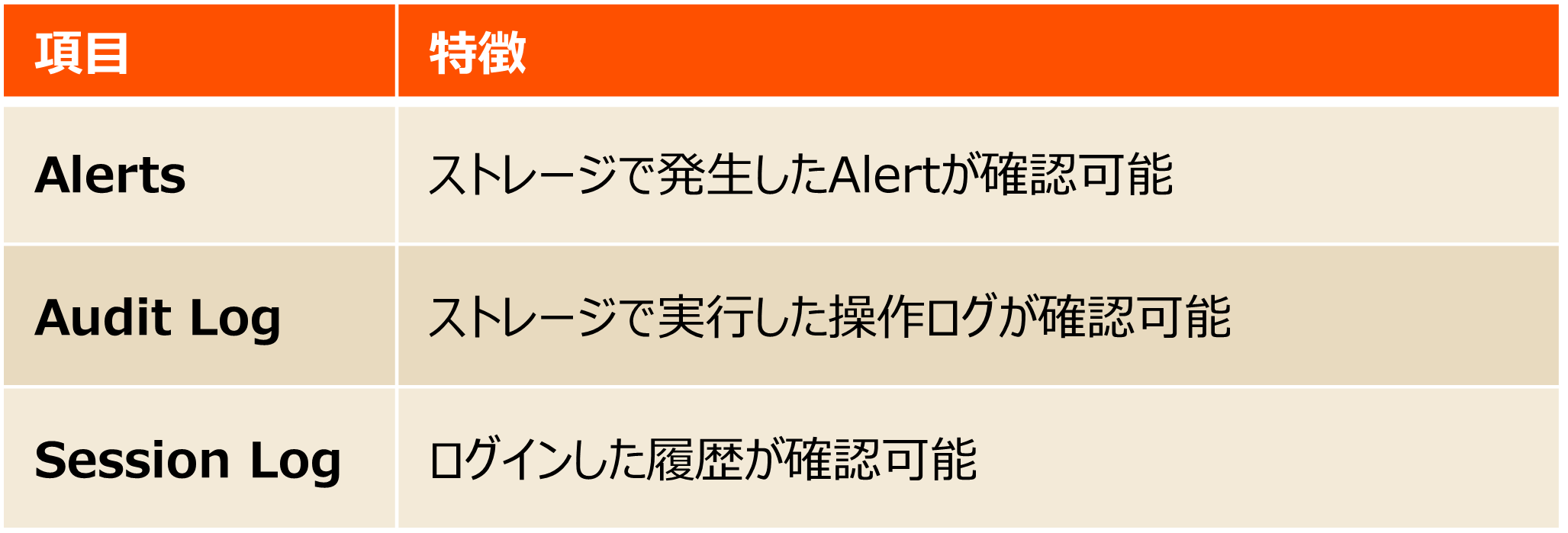

Pure1 MESSAGESは下記3つの項目で構成されています。

下記に、それぞれのページの見方や使い方を記載します。

Alerts

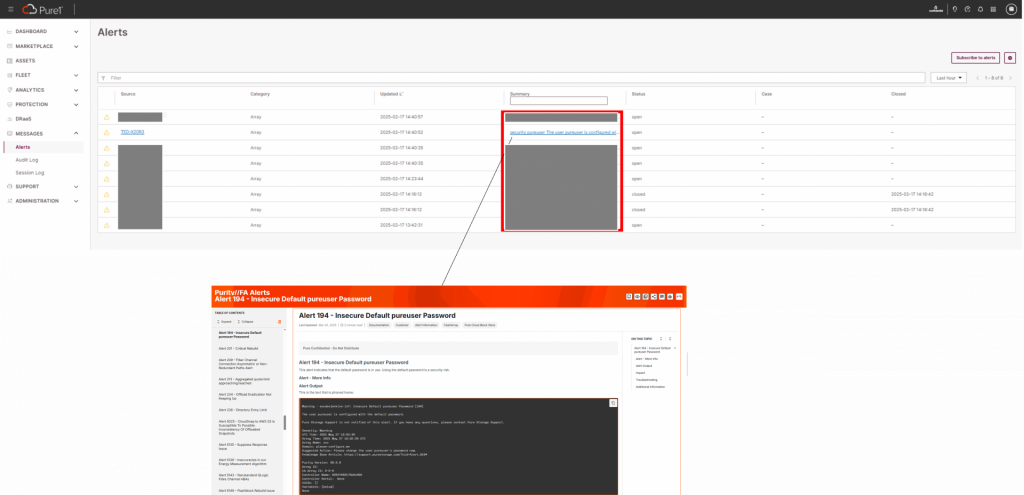

MESSAGESのうち、Alertsの画面ついてご紹介します。Pure Storageで障害等が発生した時、機器からAlertが発報されます。AlertのSeverityは、重要度の高いものから、Critical、Warning、Informationで定義されます。また、Alertのステータスは、Open、Closing、Closedで定義されます。Openは事象が発生し解決していない状況で、これが解決するとClosingに移行し、一定期間経過後に、自動的にClosedへ移行します。画像は当社検証環境にて発生しているAlertの一覧です。赤枠で囲ったSummaryのリンクをクリックいただくと、Pure Storageが提供するナレッジベースサイトに移動しAlertの詳細を確認することができます。

Audit LogとSession Log

MESSAGESのうち、Audit Log画面とSession Log画面についてご紹介します。

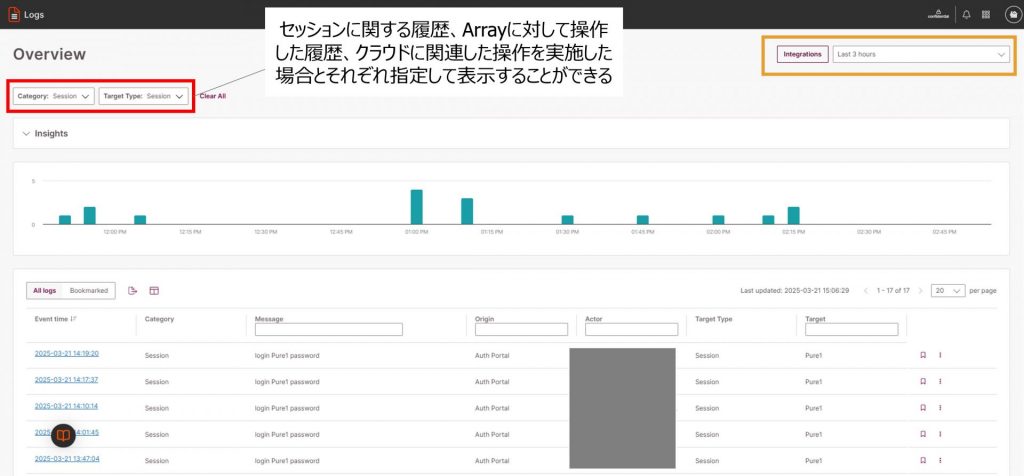

Audit LogかSession Logのいずれかをクリックすると、別タブが開きます。開かれるページはAudit Log/Session Logどちらをクリックしても同一のページです。Pure Storageの各種操作（GUI、CLI、REST API）の履歴と、Pure Storage機器やPure1へのログインまたはログアウト操作の履歴が記録されます。オレンジ枠で囲ったIntergrationsからCustomを選択することによってどちらも最長1年前のログまで遡ることができます。下の画像では、Category：Session、Target Type：Sessionで設定して、ログイン、ログアウト操作の履歴のみを表示させたものになります。画像では、実際に当社メンバーがPure1へログインした履歴が確認できます。

Virtual Machines

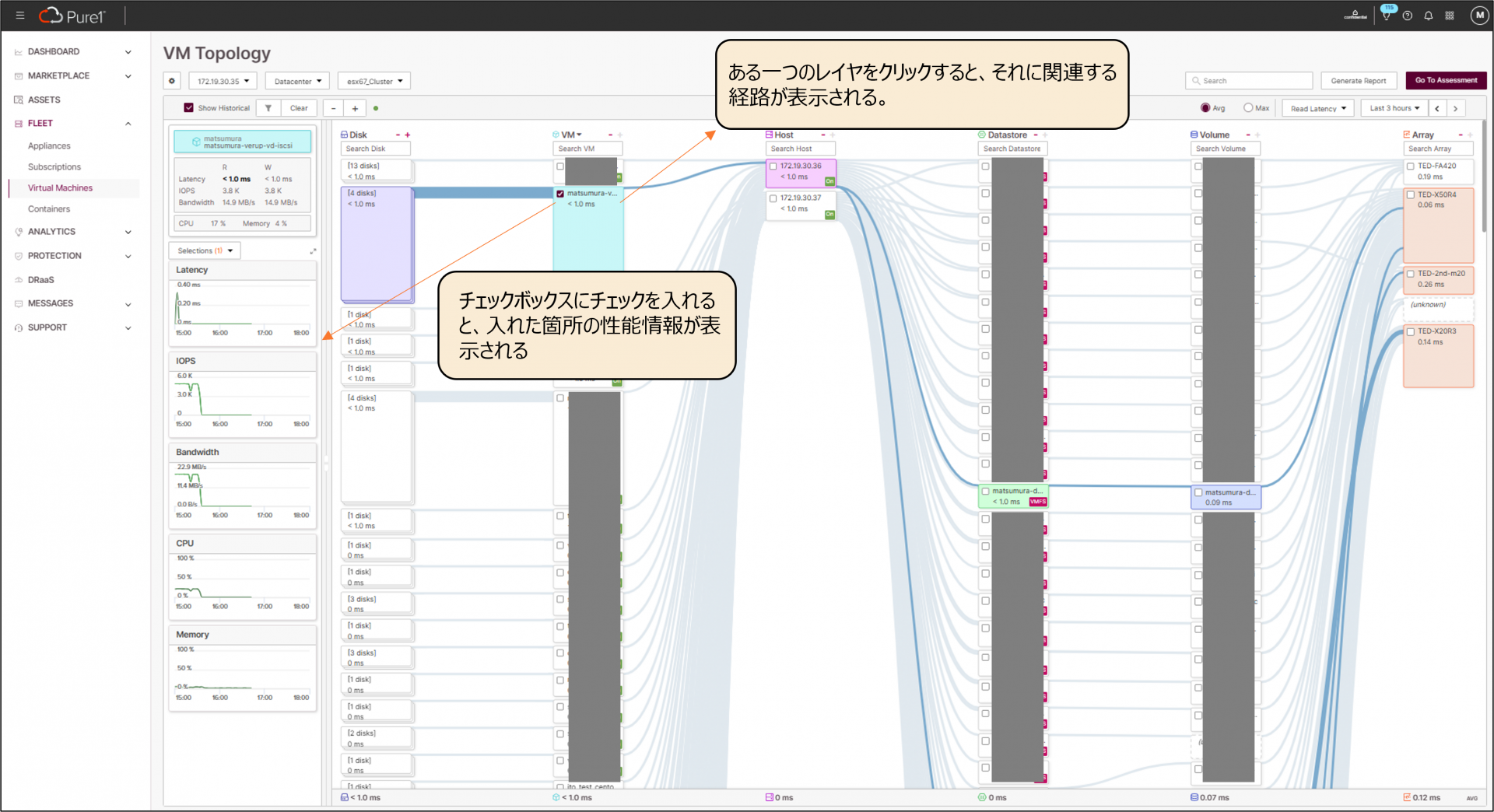

Pure1のVirtual Machinesは、ログイン後のPure1画面の左側中部に存在するFLEETから確認できます。Virtual Machinesは、VMwareからFlashArrayまでの各レイヤの情報を視覚的に表示します。

Virtual Machinesは、VMware vSphere環境に対応し、最長1週間分のデータを確認することが可能です。ライセンスフリーで使用可能なツールとなります（お客様環境に専用のCollectorを構築する必要があります）。取得できる情報は、Pure Storageのパフォーマンスだけでなく、ESXiホストやそのデータストアのパフォーマンス、VMやその仮想ディスクのパフォーマンス情報を取得することが可能です。今後、VM Analyticsの構築手順やその詳細を本ブログにてご紹介予定です。

最後に

今回は、Pure1から機器の情報を取得する方法として、レプリケーションの正常性を確認する機能、機器のAlert、アクセス履歴を確認する機能、VM Analyticsの機能についてご紹介しました。これらの機能は、Pure Storage製品のシンプルな監視・運用を提供するツールとなります。本ブログを通じて、Pure1の使い方を少しでもご理解いただければと思います。
