Extreme | ExtremeSwitching (EXOS)

エッジからコアに対応するExtremeXOS(モジュラー型OS)搭載のキャンパス向け高性能・高密度のイーサネットスイッチ

Extreme | ExtremeSwitching (EXOS)

エッジからコアに至るまで幅広い領域に対応するイーサネットスイッチの提供

ExtremeSwitching (EXOS)シリーズは、コンパクトな1RUボックス型のイーサネットスイッチ製品です。製品ラインナップには、ポート密度を抑えたエッジ向けエントリーモデルから高密度なポート収容を実現するアグリゲーションスイッチ、中小規模で高機能・高パフォーマンスを発揮するコア向けのモデルを提供します。

また、ExtremeSwitching (EXOS)シリーズには、単一のオペレーションシステムである「ExtremeXOS」を採用しているため、オペレーションの共通化が図れ、運用管理の簡素化に貢献します。「ExtremeXOS」は、モジュラー型オペレーションシステムであり、ノンストップオペレーションを可能にする様々な機能を搭載しております。

主な特長

豊富なラインアップから単一のオペレーションシステムの提供

ExtremeSwitching EXOSシリーズは、単一のオペレーションシステムである「ExtremeXOS」を搭載し、共通オペレーションおよび運用管理の簡素化を提供します。
「ExtremeXOS」の機能はソフトウェアライセンスにより管理され、基本的な機能セットを提供するL2 Edgeライセンスから、高度な機能セットを提供するCoreライセンスまで4段階のライセンスレベルがあり、使用する機能に応じてアップグレード可能です。

また、複数のボックススイッチを論理的に1台のシャーシスイッチとして動作させる「SummitStack」によるスタック構成にも対応します。
スタック構成のバリエーションは、10GE/20GE/40GE/100GEのイーサーネットポートを用いたSummitStack-V/V80/V160/V320/V400に対応し、最大8台のボックススイッチによるスタック構成が可能です。

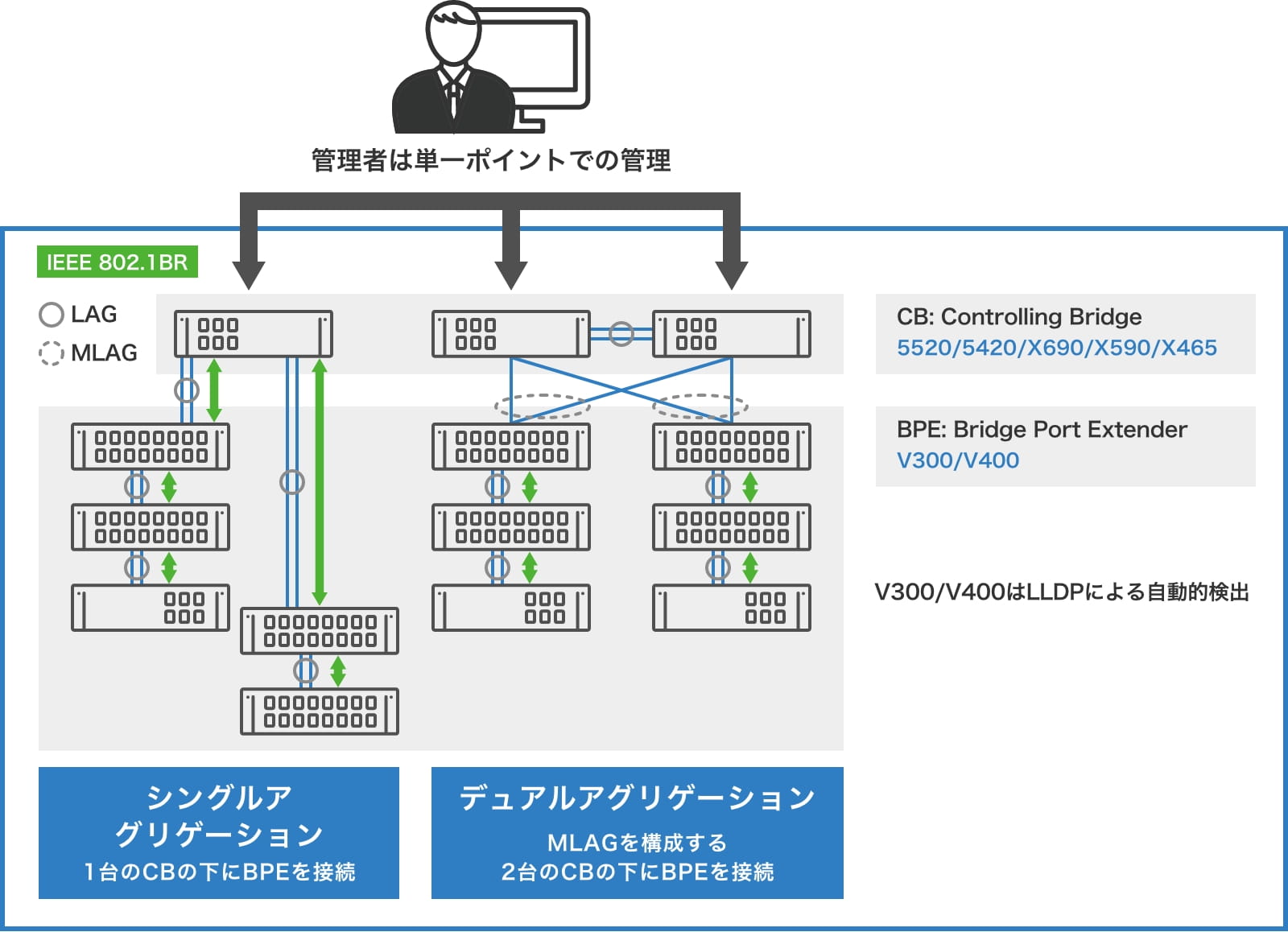

Extended Edge Switching技術によるポート拡張および管理の簡素化

ExtremeSwitching EXOSシリーズは、IEEE802.1BR に準拠するExtended Edge Switching(別名:Virtual Port Extender)をサポートします。Extended Edge Switching は、ExtremeSwitching V300/V400シリーズと連携することにより複数のスイッチを論理的に単一のスイッチとして動作し、ポート拡張や導入・運用コストの削減を実現します。

Extreme EXOS 1-東京エレクトロンデバイス

仕様

ExtremeSwitching 5720シリーズ(ユニバーサルモデル)

ExtremeSwitching 5720シリーズ(ユニバーサルモデル)_仕様

ExtremeSwitching 5720シリーズは、多機能なエッジおよびアグリゲーション向けマルチギガビットイーサネット対応スイッチです。5720シリーズは、業界初のユニバーサルプラットフォームであり、ユーザーの要求に応じてEXOSまたはVOSSのスイッチオペレーティングシステムを選択できます。また、5720は、拡張オプションによる1GbE~100GbEのアップリンク、レイヤ2/レイヤ3スイッチング、動的ルーティング、PoE 機能を提供します。

製品名/型番 5720-24MW 5720-48MW 5720-24MXW 5720-48MXW
100M/1G/2.5G/5GBASE-T 24 24(PoE++) - -
100M/1G/2.5G/5G/10GBASE-T - - 24(PoE++) 48(PoE++)
Stacking/QSFP28 ports 2
LRM -
MACsec
スイッチング容量 1048Gbps 1280Gbps 1280Gbps 1760Gbps
転送レート 774.0Mpps 810.0Mpps 810.0Mpps 810.0Mpps
最大消費電力 2549W 2576W 4078W 4096W
電源方式 2×電源スロット(内部冗長)
拡張スロット 1×拡張スロット
スタック方式 SummitStack-V200/V400

スライドして確認



製品名/型番 5720-VIM-6YE 5720-VIM-2CE
1G/10G/25GBASE-X SFP28 6 -
10G/25G/40G/100GBASE-X QSFP28 - 2
100M/1GBASE-X SFP - -
LRM -
MACsec

スライドして確認

データシート(英語/日本語

ExtremeSwitching 5520シリーズ(ユニバーサルモデル)

ExtremeSwitching 5520シリーズ(ユニバーサルモデル)_仕様

ExtremeSwitching 5520シリーズは、高性能かつ機能豊富なエッジおよびアグリゲーション向け スイッチです。5520シリーズは、業界初のユニバーサルプラットフォームであり、ユーザーの要求に応じてEXOSまたはVOSSのスイッチオペレーティングシステムを選択できます。また、拡張オプションによる1GbE~25GbEのアップリンク、レイヤ2/レイヤ3スイッチング、動的ルーティング、PoE 機能を提供します。

製品名/型番 5520-24T 5520-24W 5520-48T 5520-48W 5520-12MW-36W 5520-48SE 5520-24X
10/100/1000BASE-T 24 24(PoE++) 48 48(PoE++) 36(PoE++) - -
100M/1G/2.5G/5GBASE-T - - - - 12(PoE++) - -
100M/1GBASE-X SFP - - - - - 48 -
100M/1G/10GBASE-X SFP+ - - - - - - 24
10G/25G/40G/50GBASE-X QSFP28 2
LRM -
MACsec
スイッチング容量 648Gbps 648Gbps 696Gbps 696Gbps 792Gbps 696Gbps 1080Gbps
転送レート 482.1Mpps 482.1Mpps 517.8Mpps 517.8Mpps 589.3Mpps 517.8Mpps 803.5Mpps
最大消費電力 142W 2480W 171W 4100W 4095W 255W 171W
電源方式 2×電源スロット(内部冗長)
拡張スロット 1×拡張スロット
スタック方式 SummitStack-V/V80/V160/V200

スライドして確認



製品名/型番 5520-VIM-4X 5520-VIM-4XE 5520-VIM-4YE
1G/10GBASE-X SFP+ 4 4 -
10G/25GBASE-X SFP28 - - 4
100M/1GBASE-X SFP - - -
LRM - -
MACsec -

スライドして確認



データシート(英語/日本語

ExtremeSwitching 5420シリーズ(ユニバーサルモデル)

  • 5420Fシリーズ
ExtremeSwitching 5420シリーズ(ユニバーサルモデル)_5420Fシリーズ_仕様

ExtremeSwitching 5420Fシリーズは、次世代のエンタープライズ向け高性能・高機能なエッジスイッチです。5420Fシリーズは、業界初のユニバーサルプラットフォームであり、ユーザーの要求に応じてEXOSまたはVOSSのスイッチオペレーティングシステムを選択できます。また、標準搭載の固定電源とホットスワップ可能な電源、4つの10GbEのアップリンクポートを搭載します。

製品名/型番 5420F-24T-4XE 5420F-24P-4XE 5420F-24S-4XE 5420F-48T-4XE 5420F-48P-4XE 5420F-48P-4XL 5420F-8W-16P-4XE 5420F-16W-32P-4XE 5420F-16MW-32P-4XE
10/100/1000BASE-T 24 24(PoE+) - 48 48(PoE+) 48(PoE+) 8(PoE++)/16(poE+) 16(PoE++)/32(PoE+) 32(PoE+)
100M/1G/2.5G/5GBASE-T - - - - - - - - 16(PoE++)
※5GBASE-Tはサポート非対応
100M/1GBASE-X SFP - - 24 - - - - - -
1G/10GBASE-X SFP+ 4
10G/20GBASE-X SFP-DD 2
LRM - - - - - - - -
MACsec
スイッチング容量 208Gbps 208Gbps 208Gbps 256Gbps 256Gbps 256Gbps 208Gbps 256Gbps 304Gbps
転送レート 154.8Mpps 154.8Mpps 154.8Mpps 190.5Mpps 190.5Mpps 190.5Mpps 154.8Mpps 190.5Mpps 226.2Mpps
最大消費電力 62W 833W 114W 75W 1674W 1657W 1092W 2150W 2152W
電源方式 1×内蔵電源 + 1×電源スロット(内部冗長)
拡張スロット -
スタック方式 SummitStack-V/V80

スライドして確認



  • 5420Mシリーズ
ExtremeSwitching 5420シリーズ(ユニバーサルモデル)_5420Fシリーズ_仕様

ExtremeSwitching 5420Mシリーズは、次世代のエンタープライズ向け高性能・高機能なエッジスイッチです。5420Mシリーズは、業界初のユニバーサルプラットフォームであり、ユーザーの要求に応じてEXOSまたはVOSSのスイッチオペレーティングシステムを選択できます。また、2つのホットスワップ可能な電源、4つの25GbEのアップリンクポートを搭載します。

製品名/型番 5420M-24T-4YE 5420M-24W-4YE 5420M-48T-4YE 5420M-48W-4YE 5420M-16MW-32P-4YE
10/100/1000BASE-T 24 24(PoE++) 48 48(PoE++) 32(PoE+)
100M/1G/2.5G/5GBASE-T - - - - 16(PoE++)
※5GBASE-Tはサポート非対応
100M/1GBASE-X SFP - - - - -
1G/10G/25GBASE-X SFP28 4
10G/20GBASE-X SFP-DD 2
LRM -
MACsec
スイッチング容量 328Gbps 328Gbps 376Gbps 376Gbps 424Gbps
転送レート 244.0Mpps 244.0Mpps 279.7Mpps 279.7Mpps 315.5Mpps
最大消費電力 57W 1601W 68W 3090W 2564W
電源方式 2×電源スロット(内部冗長)
拡張スロット -
スタック方式 SummitStack-V/V80

スライドして確認

データシート(英語/日本語

ExtremeSwitching 5320シリーズ(ユニバーサルモデル)

ExtremeSwitching 5320シリーズ(ユニバーサルモデル)_仕様

ExtremeSwitching 5320シリーズは、次世代のエンタープライズ向け多機能なエッジスイッチです。5320シリーズは、業界初のユニバーサルプラットフォームであり、ユーザーの要求に応じてEXOSまたはVOSSのスイッチオペレーティングシステムを選択できます。

製品名/型番 5320-16P-4XE 5320-16P-4XE-DC 5320-24T-8XE 5320-24P-8XE 5320-48T-8XE 5320-48P-8XE
10/100/1000BASE-T 16(PoE+) 16(PoE+) 24 24(PoE+) 48 48(PoE+)
1G/10GBASE-X SFP+ 4 8
LRM -
MACsec
スイッチング容量 112Gbps 112Gbps 208Gbps 208Gbps 256Gbps 256Gbps
転送レート 83.3Mpps 83.3Mpps 154.8Mpps 154.8Mpps 190.5Mpps 190.5Mpps
最大消費電力 246W 260W 50W 480W 64W 924W
電源方式 1×内蔵電源
拡張スロット -
スタック方式 SummitStack-V

スライドして確認



データシート(英語/日本語

ExtremeSwitching X870シリーズ

ExtremeSwitching X870シリーズ

ExtremeSwitching X870シリーズは、ハイパフォーマンス・エンタープライズ、クラウドおよびデータセンター向け100GbE対応レイヤ2/3スタッカブルスイッチです。また、X870シリーズは、コンパクトな1Uサイズに10Gbps、25Gbps、40Gbps、50Gbpsおよび100Gbpsのポート速度に対応するQSFP28ポートを装備し、リーフ/スパインまたは高密度のトップオブラックアーキテクチャへ柔軟に導入できます。

製品名/型番 X870-32c X870-96x-8c
10G/25G/40G/50G/100GBASE-X QSFP28 32 8
10GBASE-X QSFP28(4×10G) - 96
LRM -
MACsec -
スイッチング容量 6.4Tbps
転送レート 3.17Bpps
最大消費電力 473W
電源方式 2×電源スロット(内部冗長)
拡張スロット -
スタック方式 SummitStack-V400

スライドして確認



データシート(英語/日本語

ExtremeSwitching X695シリーズ

ExtremeSwitching X695シリーズ

ExtremeSwitching X695シリーズは、コンパクトな1Uサイズに高密度な25GbEを装備するレイヤ2/3スタッカブルスイッチであり、リーフ/スパイン、トップオブラック、コアおよびアグリゲーションスイッチに最適です。また、X695シリーズは、革新的な Extended Edge Switching(IEEE802.1BR)の制御ブリッジとしても機能し、複数ネットワークレイヤの単一レイヤへの集約化、スイッチアーキテクチャの複雑性および導入・運用コストを大幅に軽減できます。

製品名/型番 X695-48Y-8C
1G/10G/25GBASE-X SFP28 48
10G/25G/40G/50G/100GBASE-X QSFP28 8
LRM -
MACsec -
スイッチング容量 4.0Tbps
転送レート 1000Mpps
最大消費電力 1600W
電源方式 2×電源スロット(内部冗長)
拡張スロット -
スタック方式 SummitStack-V160/400

スライドして確認



データシート(英語/日本語

ExtremeSwitching X690シリーズ

ExtremeSwitching X690シリーズ

ExtremeSwitching X690シリーズはコンパクトな1Uサイズに高密度な10GbEを装備するレイヤ2/3スタッカブルスイッチであり、リーフ/スパイン、トップオブラックおよびアグリゲーションスイッチに最適です。また、X690シリーズは、革新的な Extended Edge Switching(IEEE802.1BR)の制御ブリッジとしても機能し、複数ネットワークレイヤの単一レイヤへの集約化、スイッチアーキテクチャの複雑性および導入・運用コストを大幅に軽減できます。

製品名/型番 X690-48t-2q-4c X690-48x-2q-4c
100M/1G/10GBASE-T 48 -
1G/10GBASE-X SFP+ - 48
10G/40GBASE-X QSFP+ 2
10G/25G/40G/50G/100GBASE-X QSFP28 4
LRM -
MACsec ※MACsecアダプタとライセンスにより対応可能
スイッチング容量 1.76Tbps
転送レート 759.0Mpps
最大消費電力 373W 329W
電源方式 2×電源スロット(内部冗長)
拡張スロット -
スタック方式 SummitStack-V160/400

スライドして確認



データシート(英語

ExtremeSwitching X620シリーズ

ExtremeSwitching X620シリーズ

ExtremeSwitching X620シリーズは、10GbE対応エッジ、小規模ストレージおよびデータセンターおよびアグリゲーション向けスイッチです。また、X620シリーズは、ホットスワップ可能な電源とファンを搭載する16ポートモデルと電源とファンが統合されたコンパクトな10ポートモデルを提供します。

製品名/型番 X620-16x(AC) X620-16x(DC) X620-10x
100M/1G/10GBASE-X SFP+ 16 10
LRM - -
MACsec ※MACsecアダプタとライセンスにより対応可能
スイッチング容量 320Gbps 200Gbps
転送レート 238.0Mbps 148.8Mbps
最大消費電力 53W 36W
電源方式 2×電源スロット(内部冗長) 1×内蔵電源 + 1×外部電源
拡張スロット -
スタック方式 SummitStack-V

スライドして確認

データシート(英語/日本語

ExtremeSwitching X590シリーズ

ExtremeSwitching X590シリーズ

ExtremeSwitching X590シリーズはコンパクトな1Uサイズに中密度な10GbEを装備する100GbE対応のレイヤ2/3スタッカブルスイッチであり、ハイパフォーマンス・アグリゲーションスイッチに最適です。また、X590シリーズは、革新的な Extended Edge Switching(IEEE802.1BR)の制御ブリッジとしても機能し、複数ネットワークレイヤの単一レイヤへの集約化、スイッチアーキテクチャの複雑性および導入・運用コストを大幅に軽減できます。

製品名/型番 X590-24t-1q-2c(AC) X590-24t-1q-2c(DC) X590-24x-1q-2c(AC) X590-24x-1q-2c(DC)
100M/1G/10GBASE-T 24 -
1G/10GBASE-X SFP+ - 24
10G/40GBASE-X QSFP+ 1
10G/25G/40G/50G/100GBASE-X QSFP28 2
LRM -
MACsec -
スイッチング容量 880Gbps
転送レート 714.0Mpps
最大消費電力 232.20W 244.32W 218.00W 230.40W
電源方式 2×電源スロット(内部冗長)
拡張スロット -
スタック方式 SummitStack-V160/400

スライドして確認

データシート(英語/日本語

ExtremeSwitching X465シリーズ

ExtremeSwitching X465シリーズ

ExtremeSwitching X465 シリーズは、ハイパフォーマンス・エッジおよびアグリゲーション向けマルチギガビットイーサネット対応スイッチです。 また、X465 シリーズは、拡張オプションによる10GbE~40GbEのアップリンク、レイヤ2/レイヤ3スイッチング、動的ルーティング、PoE 機能を提供します。

製品名/型番 X465-24W X465-24S X465-24XE X465-48T X465-48P X465-48W X465-24MU X465-24MU-24W
10/100/1000BASE-T 24(PoE++) - - 48 48(PoE+) 48(PoE++) - 24(PoE++)
100M/1G/2.5G/5GBASE-T - - - - - - 24(PoE++) 24(PoE++)
100M/1GBASE-X SFP - 24 - - - - - -
100M/1G/10GBASE-X SFP+ - - 24 - - - - -
40GBASE-X QSFP+
※スタック専用
2
LRM - - - - - - -
MACsec - -
スイッチング容量 316Gbps 316Gbps 888GBps 364bps 364bps 364bps 648Gbps 696bps
転送レート 235.1Mpps 235.1Mpps 660.7Mpps 270.8Mbps 270.8Mbps 270.8Mbps 482.1Mbps 517.9Mbps
最大消費電力 2485W 173W 207W 176W 1746W 4024W 1722W 3941W
電源方式 2×電源スロット(内部冗長)
拡張スロット 1×拡張スロット
スタック方式 SummitStack-V160

スライドして確認



製品名/型番 VIM5-4X VIM5-4XE VIM5-4YE VIM5-2Q
1G/10GBASE-X SFP+ 4 4 - -
10G/25GBASE-X SFP28 - - 4 -
10G/40GBASE-X QSFP+ - - - 2
LRM - - -
MACsec - -

スライドして確認



データシート(英語

ExtremeSwitching X435シリーズ

ExtremeSwitching X435シリーズ

ExtremeSwitching X435シリーズは、エッジ、ブランチ、および小規模ネットワーク向けスタンドアローンスイッチです。また、X435シリーズは、EXOSを搭載することによりレイヤ2スイッチング、静的ルーティング、ロールベースポリシーおよび PoE 機能を提供します。

製品名/型番 X435-8P-2T-W X435-8T-4S X435-8P-4S X435-24T-4S X435-24P-4S
10/100/1000BASE-T 8(PoE+) 8 8(PoE+) 24 24(PoE+)
1G/2.5GBASE-X SFP 4
LRM -
MACsec -
スイッチング容量 20Gbps 36Gbps 36Gbps 68Gbps 68Gbps
転送レート 14.9Mpps 26.8Mpps 26.8Mpps 50.6Mpps 50.6Mpps
最大消費電力 122.5W 16.7W 155.2W 21.3W 449.8W
電源方式 PoE給電 1×内蔵電源
拡張スロット -
スタック方式 -

スライドして確認

データシート(英語/日本語

ExtremeSwitching V400シリーズ

ExtremeSwitching V400シリーズ

ExtremeSwitching V400シリーズは、ExtremeXOS搭載のアグリゲーションスイッチによって管理される費用対効果の高いエッジスイッチです。V400シリーズは、Extended Edge Switchingソリューションのエッジコンポーネントであり、ネットワーク全体へのエッジ スイッチの展開と運用の簡素化を実現します。

製品名/型番 V400-24t-10GE2 V400-24p-10GE2 V400-48t-10GE4 V400-48p-10GE4
10/100/1000BASE-T 24 24(PoE+) 48 48(PoE+)
1G/10GBASE-X SFP+ 2 4
LRM -
MACsec -
スイッチング容量 40Gbps 40Gbps 80Gbps 80Gbps
転送レート 59Mpps 59Mpps 119Mpps 119Mpps
最大消費電力 22.1W 478.7W 39.5W 910.9W
電源方式 1×内蔵電源 + 1×外部電源
拡張スロット -

スライドして確認



データシート(英語

ExtremeSwitching V300シリーズ

ExtremeSwitching V300シリーズ

ExtremeSwitching V300シリーズは、ExtremeXOS搭載のアグリゲーションスイッチによって管理される費用対効果の高いコンパクトなエッジスイッチです。V300は、Extreme Extended Edge Switchingソリューションのエッジコンポーネントとして、アクセススイッチ機能を提供します。

製品名/型番 V300-8P-2T-W V300-8T-2X V300-8P-2X V300HT-8T-2X
10M/100M/1GBASE-T 8(PoE+) 8 8(PoE+) 8
1G/10GBASE-X SFP+ - 2
LRM -
MACsec -
スイッチング容量 4Gbps 40Gbps
転送レート 2.98Mpps 29.8Mpps
最大消費電力 129.1W 7.0W 214.6W 7.4 W
電源方式 PoE給電 1×外部電源 2×外部電源
拡張スロット -

スライドして確認

データシート(英語/日本語
